HL弹性注销联轴器添加时间：2020-06-29

产品详情

弹性柱销联轴器 　　　　　　　　　　　　　　　　　　　 JB/ZQ4726—2006

1 型式、基本参数和主要尺寸
1.1 HL——弹性柱销联轴器

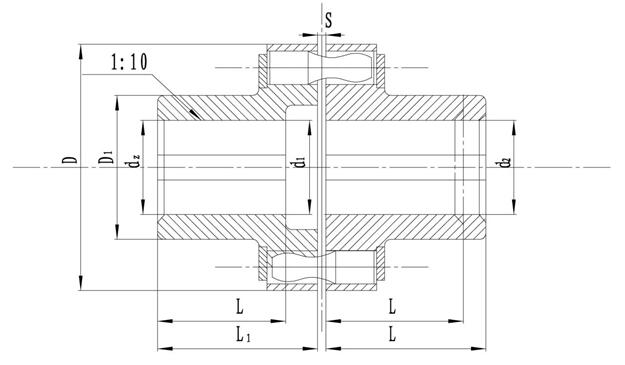

型式、基本参数、外形尺寸和连接尺寸应符合图1、表1的规定

表1

型号	公称转矩 T_n N·m	许用转速 [n] r/min	轴孔直径 d₁ ,d₂ ,d_z ㎜	轴孔长度,㎜				D ㎜	D1 ㎜	b ㎜	S ㎜	转动惯量 kg·㎡	质量 kg
				Y	J,J₁,Z
				L		L	L₁
HL1	250	8500	12	32		27	32	90	40	20	2.5	0.003	2
			14
			16	42		30	42
			18
			19
			20	52		38	52
			22
			24
HL2	560	6300	20	52		38	52	120	55	28	2.5	0.015	5
			22
			24
			25	62		44	62
			28
			30	82		60	82
			32
			35
HL3	1250	4750	30	82		60	82	160	75	36	2.5	0.15	8
			32
			35
			38
			40	112		84	112
			42
			45
			48
型号	公称转矩 T_n N·m	许用转速 [n] r/min	轴孔直径 d₁ ,d₂ ,d_z ㎜	轴孔长度,㎜				D ㎜	D1 ㎜	b ㎜	S ㎜	转动惯量 kg·㎡	质量 kg
				Y		J,J₁,Z
				L		L	L₁
HL4	2500	3870	40	112		84	112	195	100	45	3	0.08	22
			42
			45
			48
			50
			55
			56
			60	142		107	142
			63
HL5	3150	3450	50	112		84	112	220	120	45	3	0.14	30
			55
			56
			60	142		107	142
			63
			65
			70
			71
			75
HL6	6300	2720	60	142		107	142	280	140	56	4	0.36	53
			63
			65
			70
			71
			75
			80	172		132	172
			85
HL7	11200	2360	70	142		107	142	320	170	56	4	1.1	58
			71
			75
			80	172		132	172
			85
			90
			95
			100	212		167	212
			110
HL8	16000	2120	80	172		132	172	360	200	56	5	1.4	119
			85
			90
			95
			100	212		167	212
			110
			120
			125
HL9	22400	1850	100	212		167	212	410	230	63	5	3.35	197
			110
			120
			125
			130	252		202	252
			140
型号	公称转矩 T_n N·m	许用转速 [n] r/min	轴孔直径 d₁ ,d₂ ,d_z ㎜	轴孔长度,㎜				D ㎜	D1 ㎜	b ㎜	S ㎜	转动惯量 kg·㎡	质量 kg
				Y		J,J₁,Z
				L		L	L₁
HL10	35500	1600	110	212		167	212	480	280	75	6	6.8	322
			120
			125
			130	252		202	252
			140
			150
			160	302		242	302
			170
			180
HL11	50000	1400	130	252		202	252	540	340	75	6	14.1	520
			140
			150
			160	302		242	302
			170
			180
			190	352		282	352
			200
			220
HL12	80000	1220	160	302		242	302	630	400	90	7	22.5	714
			170
			180
			190	352		282	352
			200
			220
			240	410		330	－
			250
			260
HL13	125000	1080	190	352		282	352	710	465	100	8	42.5	1057
			200
			220
			240	410		330	－
			250
			260
			280	470		380	－
			300
HL14	180000	950	240	410		330	－	800	530	110	8	108.2	1956
			250
			260
			280	470		380	－
			300
			320
			340	550		450	－
注：1　　转动惯量与质量是按照轴孔最小径与最大长度计算的近似值。　　2　　工和环境温度-20～＋70℃。
