LK型弹性块联轴器

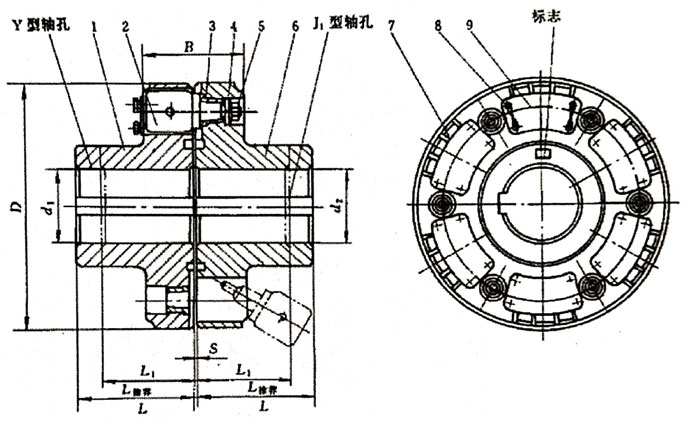

1、6一半联输器:2一传力臂:3-维套;4一垫圈:5-螺号:7一弹性块:8一螺栓;9-压板
LK弹性块联轴器是以橡胶为弹性元件材料,无扭转传动间隙,易于现场调节刚度的弹性联轴器,具有补偿两轴相对偏移以及减振、缓冲性能,节能,无噪声,不用润滑,更换弹性件(易损件)时主机半联轴器用作轴线移动(对于重型机械设备此特点尤为重要),安装维护简便,使用寿命较长,根据需要通过改变橡胶配方(主要改变硬度)可以调整联轴器的扭转刚度。适用于联接两同轴线大中功率、振动冲击较大的轴系传动,例如冶金机械、矿山机械等。原来的标准(ZBJ19029-90)存在外径尺寸大、质量大等缺点,改进后的新标准
(JB/T9148-99代替ZBJ19029-90)新结构不仅保留了减振、缓冲性能好的特点,而且缩小了外径尺寸,减轻了质量和转动惯量,提高了许用转速,经过几年的工业应用,优点十分明显,已成原结构的更新换代产品。新

型号	公称转 矩Tn/ N.m	许用转速 r·min-1	轴孔直径 d1、d2	轴孔长度			D	B	S	质量 m/kg	转动惯 量V/ kg.m
				Y型	J1型	L推荐
LK1	10000	1950		L	L1
			85、90、95	172	132	150	370	190	5	125	4
			100、110、120	212	167
LK2	16000	1750	95	172	132	170	415	208		200	5.2
			100、110、120、125	212	167
			130	252	202
LK3	25000	1600	110、120、125	212	167	185	450	225		265	6.3
			130、140、150	252	202
LK4	40000	1400	130、140、150			210	520	260		338	21.5
			160、170、180	302	242
LK5	63000	1200	160、170、180			230	600	275	6	580	26.6
			190、200、220	352	282
LK6	100000	1170	190、200、220			260	620	285		625	29.3
			240、250、260	410	330

标准许用转速平均提高28%,最大外径平均缩小36%,转动惯量平均减小70%,质量平均减轻57%。
LK型弹性块联轴器基本参数和主要尺寸(JB/T9148-99)/mm
